Toto logo je práve navrhnuté tak, aby ste si na
tomto jednoduchom príklade vyskúšali hneď niekoľko používaných
techník vektorovej grafiky. Verím, že potom si vytvoríte svoje
vlastné, originálne a pôsobivé logá, ktorá budú mať priaznivé ba až
vynikajúce hodnotenie.
Postup
-
Vytvorenie nového
dokumentu
V Menu zvoľte Súbor | Nastavenie
dokumentu | karta Formát. Kliknite na tlačítko
Nový a v okne, ktoré sa
zobrazí zadajte všetky parametre tak, ako na obrázku

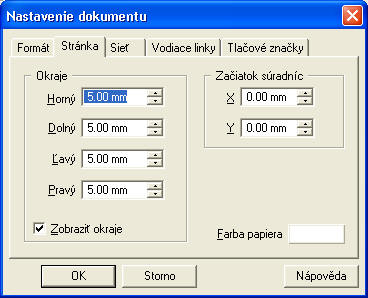

Potvrďte OK a prepnite sa do karty
Stránka
a nastavte v nej z každej strany
okraj 5 mm.
Potom kliknite na záložku vodiace linky a zaškrtnite voľby
Zobraziť vodiace linky
a Uchytávať.
Znova potvrďte stlačením OK.
(Pozn.: Okraje stránky majú pomocný charakter a používajú sa
najmä na vymedzenie netlačiteľných okrajov tlačiarní. Každý typ
tlačiarne tlačí až ku okrajom papiera inak.)
Ešte zväčšite meradlo zobrazenia kliknutím na ikonu so stránkou
v paneli nástrojov pre meradlo, alebo klávesovou skratkou E.
-
Príprava pracovnej plochy
Dôležité je, aby ste mali
zobrazený Základný a
Alternatívny panel nástrojov,
ďalej panel s nástrojmi pre Text
a pokiaľ je to možné i panel Galéria.
Tieto panely si môžete na pracovnej ploche ľubovoľne
rozmiestniť. Dôležité je pri práci neustále sledovať najmä
alternatívny panel nástrojov, lebo tento sa mení v závislosti na
zvolenom nástroji zo základného panela a tak v každom okamžiku
ukazuje, čo všetko je možné s daným nástrojom a s vybraným
objektom urobiť.
-
Vytvorenie dolnej časti loga

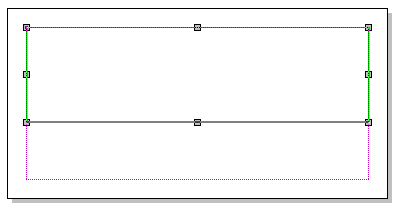

V základnom paneli nástrojov kliknite na 4. tlačítko s
vyobrazeným obdĺžnikom. Pokiaľ je na ňom vyobrazený iný
geometrický útvar, podržte toto tlačítko tak dlho, pokiaľ sa Vám

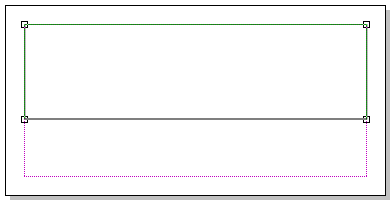

nerozbalí rozširujúci panel nástrojov. Obdĺžnik nakreslite
zhruba do 2/3 výšky dokumentu.
V základnom paneli nástrojov zvoľte nástroj pre tvarovanie
objektov  a na alternatívnom
paneli nástrojov vyberte nástroj pre rozbitie objektu na krivky
 .

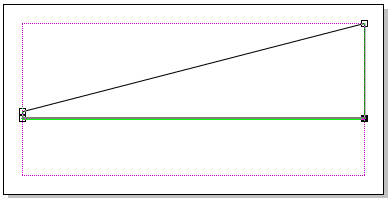

Ľavý horný roh myšou ťahajte smerom dolu pozdĺž ohraničujúceho
rámca a keď bude asi 3 mm od ľavého dolného rohu, myš uvoľnite.

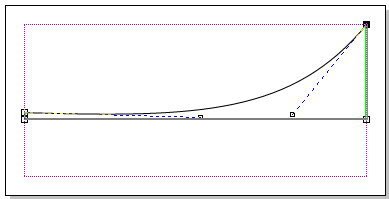

Kliknite na šikmú čiaru, zvýrazní sa zelenou farbou a túto
úsečku prevedieme na krivku požadovaného tvaru tzv. Bézierovu
krivku a to stlačením  . Na
krivke sa ukážu ďalšie dve úsečky.

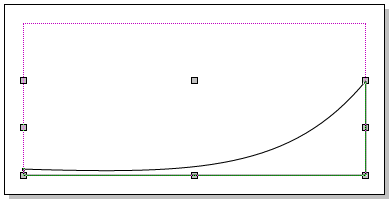

Tvar krivky zmeníme ťahaním za koncové body ich smerníc, alebo
tiež môžeme "chytiť" krivku v ktoromkoľvek jej bode a opäť
ťahaním ju upraviť do požadovaného tvaru.
-
Presúvanie, kopírovanie a zrkadlenie 1. časti
loga
Kliknite na nástroj pre
výber a presuňte nakreslený
objekt k dolnému okraju dokumentu.
Všimnite si, že pokiaľ je objekt blízko okrajov stránky, tieto
sú vyznačené fialovou bodkovanou čiarou, snaží sa s tejto čiare
priskočiť. Ide o "magnetický efekt", ktorý sme zapli na začiatku
- "uchytávanie".

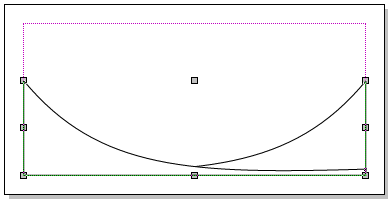

Nastavte duplikačný režim
t.j.  . Od tejto chvíle
akákoľvek operácia s objektom má za následok skopírovanie
objektu tak, že pôvodný objekt zostane nezmenený.

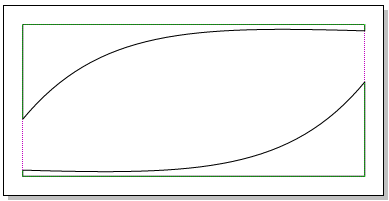

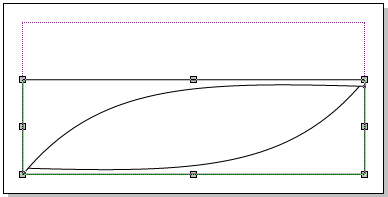

Objekt vertikálne preklopte
 .
Vypnite duplikačný režim. Objekt preklopte horizontálne
 .
A tento nový objekt umiestnite (presuňte) k hornému okraju
dokumentu.
-

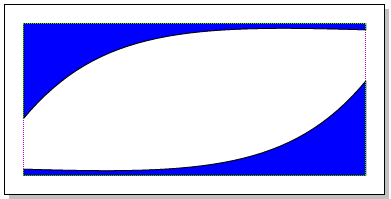

Farba objektov
Pokračujeme vyfarbením oboch už
nakreslených obrazcov. Môžeme použiť farebnú paletu v dolnej
časti okna aplikácie. Zopakujme si: ľavým tlačítkom - farba
obrysu objektu, pravým tlačítkom - farba výplne objektu, výber
viacerých objektov - pri súčasnom držaní klávesy SHIFT.
Všimnite si, že na stavovom riadku
sa objavujú informácie o vybraných objektoch a o ich umiestnení
na konkrétnej hladine. Tak teda pokúste sa prefarbiť oba
objekty.
-
Text
Teraz si logo doplníme textom. Do
priestoru medzi oba profily klikneme nástrojom pre vkladanie
umeleckého textu v mieste,
kde má text začať  . Objaví sa
dialóg pre zadanie rozmerov budúceho textu. Zadajte nasledovné

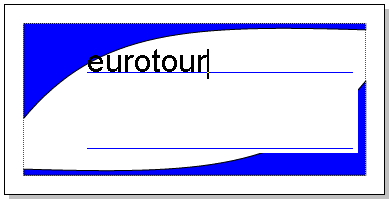

Názov fiktívnej firmy "eurotour" napíšte priamo do dokumentu.
Teraz je potrebné nastaviť správne písmo a jeho veľkosť.
Vyberieme celý text, nastavíme typ písma Arial
a veľkosť písma nastavíme na 48 bodov.
Zároveň ho posunieme.
Vyberieme celý text a zmeníme písmo na tučné.

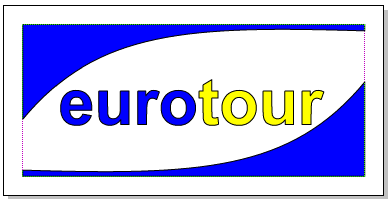

Už len zmeníme farbu textu. Vyberieme text "euro" a kliknutím na
políčko s tmavomodrou farbou. Potom rovnako označíme druhú
polovicu textu a zadáme výplň sýtožltej farby. A logo je hotové!
-
Export obrázka
- do iného programu skopírovaním
cez schránku
- uložiť logo do formátu wmf
(aj tí, ktorí nemajú Zoner
Callisto, budú môcť použiť logo)
Tentokrát ste pracovali bezo mňa. Dúfam, že ste sa
niečo nové naučili. Vytvorené logo pošlite na adresu
